Spécifications techniques du connecteur d'alimentation de remplacement

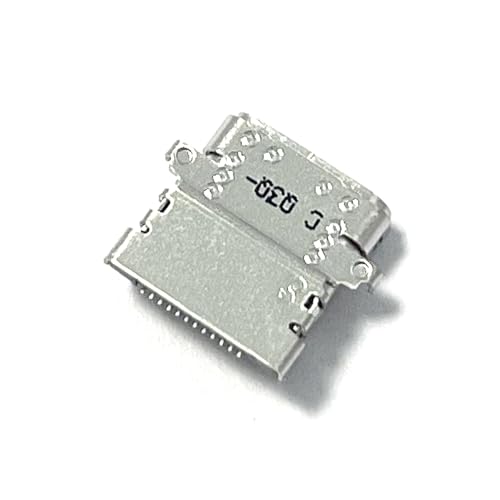

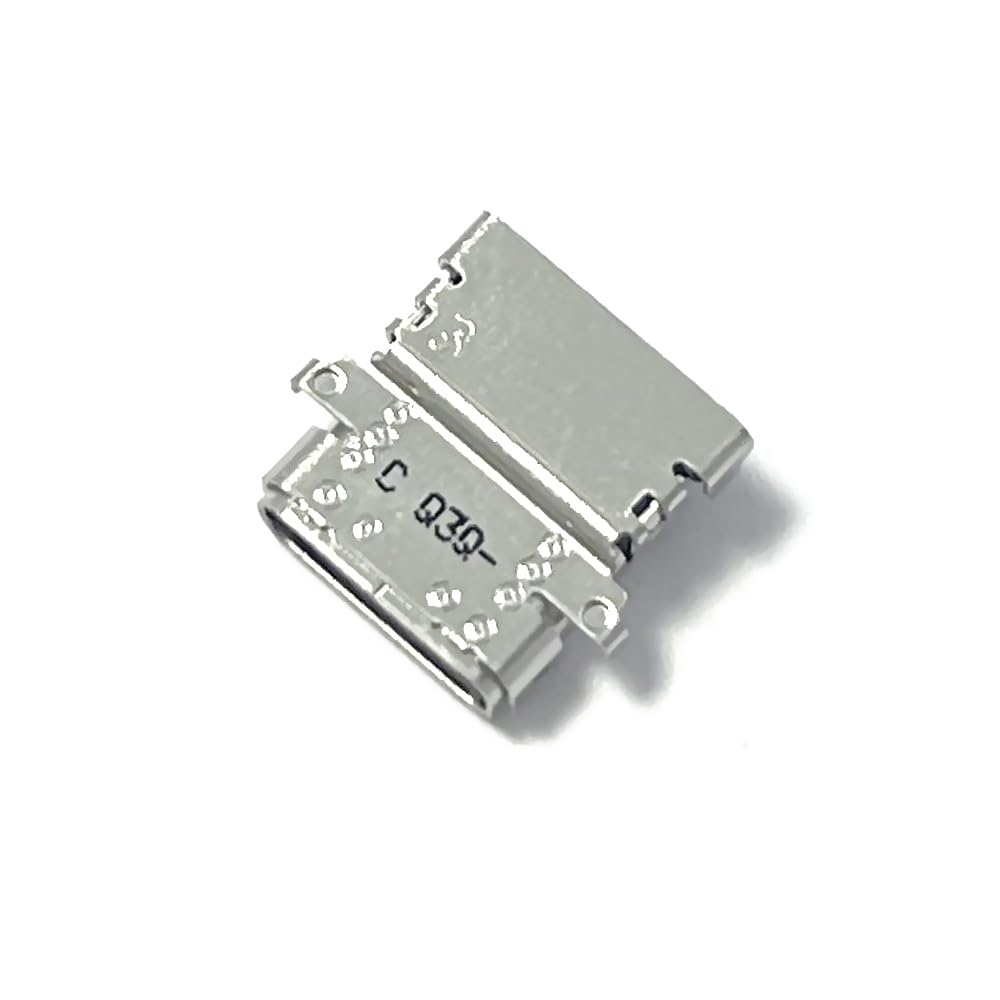

Ce composant électronique de précision est destiné au remplacement du DC Jack d'alimentation défaillant sur les cartes mères d'ordinateurs portables. Développé pour supporter les caractéristiques nominales de puissance des configurations modernes, ce connecteur femelle USB Type-C assure la liaison électrique essentielle entre le bloc d'alimentation externe et les lignes de tension internes de la machine.
Caractéristiques physiques et conductivité
La structure de ce connecteur est optimisée pour minimiser la résistance de contact, réduisant ainsi les risques de dissipation thermique excessive lors des phases de charge rapide. Les broches de connexion reçoivent un traitement de surface spécifique facilitant la fusion de l'étain lors de l'étape de brasage, garantissant une liaison pérenne face aux vibrations et aux chocs mécaniques subis par le châssis.
| Paramètre d'ingénierie | Valeur / Type |
|---|---|
| Format de l'interface | USB Type-C femelle de puissance |
| Configuration des broches | Conforme au schéma de la carte mère SF314-512 |
| Ancrage mécanique | Pattes de fixation latérales traversantes |
| Matériau isolant | Thermoplastique haute performance résistant à la chaleur de soudure |
Recommandations pour l'atelier de réparation
L'implantation de ce module nécessite l'usage d'une station de soudage à air chaud ou d'un fer à souder à panne fine, ainsi que du flux de soudure de qualité industrielle. Il est conseillé de vérifier l'intégrité des pistes de la carte mère avant de procéder à la fixation définitive du nouveau connecteur pour écarter tout risque de court-circuit sur la ligne principale d'alimentation.
